Zylinderlaufbuchsen sind Elemente, deren Bearbeitung höchste Präzision erfordert, um eine perfekte Reaktion bei der Veränderung des Durchflusses in Abhängigkeit vom Eingangssignal zu gewährleisten. In der Form, wie wir sie bei Mecasoft herstellen, werden sie regelmäßig in der Luft- und Raumfahrt und in der Industrie eingesetzt. Lesen Sie den Rest unseres Artikels, um mehr zu erfahren.
Gängiger Einsatz von Zylinderlaufbuchsen
Zylinderlaufbuchsen werden aus hochwertigen Materialien hergestellt, um ihre Haltbarkeit und Zuverlässigkeit zu gewährleisten. Falls ein Austausch erforderlich ist, ist es wichtig, dass die Maße und Spezifikationen übereinstimmen, um eine perfekte Passgenauigkeit zu gewährleisten.
Zylinderlaufbuchsen in elektrohydraulischen Servoventilen
Zylinderlaufbuchsen sind für den reibungslosen Betrieb von elektrohydraulischen Servoventilen erforderlich und sind Schlüsselkomponenten für elektrohydraulische Bewegungssteuerungssysteme mit geschlossenem Regelkreis. Beispielsweise sind diese Servoventile kritische Elemente, die in der Luft- und Raumfahrt und in der Industrie verwendet werden. Sie ermöglichen eine präzise Steuerung der Geschwindigkeit und der Bewegungskraft dieser elektrohydraulischen Systeme in einem geschlossenen Regelkreis.
Zusammenfassend lässt sich sagen, dass ein Servoventil einen Gleitkolben verwendet, um den Fluss des Hydrauliköls durch das Ventil zu regulieren und so eine kontinuierliche Veränderung des Flusses in Abhängigkeit von einem Eingangssignal zu liefern.
Hier kommt die Laufbuchse ins Spiel! Denn die Präzision dieser Vorrichtung beruht auf der geringen Überlappung zwischen Kolben und Laufbuchse, wodurch durch den Luftkisseneffekt eine reibungsfreie Passung entsteht. Dieses kontrollierte Phänomen verhindert den Kontakt „Metall / Metall“ und sorgt für eine präzise Zentrierung des schwimmenden Kolbens im Inneren der Laufbuchse.
Einsatz von elektrohydraulischen Servoventilen
Diese elektrohydraulischen Servoventile sind in der Regel Teile von Baugruppen, mit denen verschiedene kritische Vorgänge in der Luftfahrt gewährleistet werden können:
- Enteisung der Vorderkanten
- Lenkbarkeit
- Bremsvorgang
- Ausfahren des Fahrwerks
- Flugsteuerungen
Daher verwenden die großen Flugzeughersteller (wie Airbus oder Boeing), aber auch Ausrüster und Triebwerkshersteller (Safran, SABCA, etc.), diese Systeme in ihren Baugruppen für Flugzeuge, Raketen (Ariane) und andere Fluggeräte.
Hochpräzise Bearbeitung von Zylinderlaufbuchsen
Profil des Werkstücks

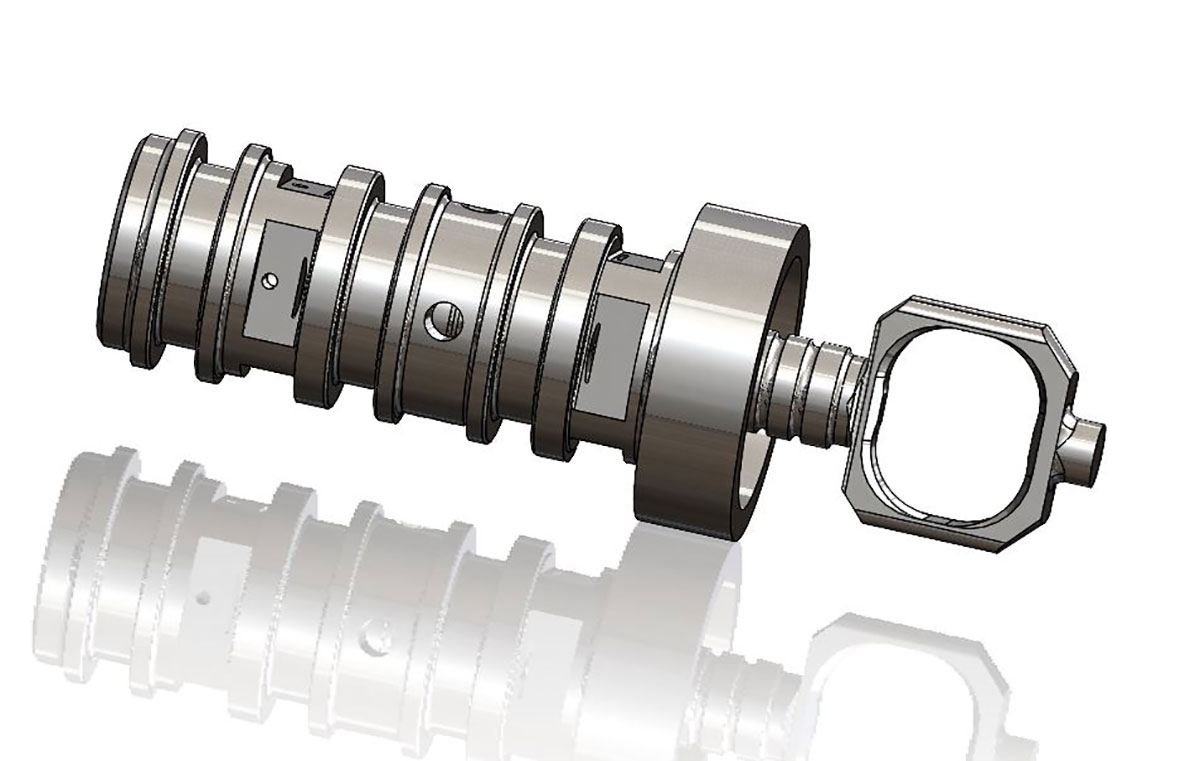

Um diese wesentlichen Eigenschaften zu erhalten, benötigt das Servoventil eines Gleitkolbens eine Buchse mit einem ganz bestimmten Profil. Dieses muss mit rechteckigen Löchern (oder Schlitzen) oder ringförmigen Kerben, die in die Oberfläche eingearbeitet wurden, versehen sein, um eine sehr präzise Änderung des Durchflusses entsprechend der Position des Kolbenauszugs zu erreichen.
Elektroerosion als Bearbeitungstechnik
Es liegt auf der Hand, dass die Bearbeitungsgenauigkeit der Zylinderlaufbuchsen-Baugruppen eine entscheidende Rolle spielt, um eine äußerst zuverlässige Bewegungssteuerung zu erreichen. Dies gilt insbesondere für die zuvor bezeichneten Aussparungen und Einlassungen (rechteckig, ringförmig oder andere), die eine mikrometergenaue Anpassung erfordern.
Diese Anwendungen eignen sich besonders für die Technik der Elektroerosion, mit der sich komplexe Formen und scharfe Kanten selbst in den härtesten metallischen Materialien erzielen lassen.
Mecasofts Expertise
Mecasoft ist nach den EN 9100-Normen zertifiziert und hat in diesem Bereich seit vielen Jahren dank seines hochmodernen Know-hows im Bereich der Elektroerosion und anderer mikromechanischer Techniken umfassende Expertise entwickelt. Eine Demonstration der einzigartigen Fähigkeiten von Mecasoft ist die Möglichkeit, mit Drähten von 0,2 mm (200 µm) oder weniger zu arbeiten, bei Bedarf sogar bis zu 0,02 mm (20 µm Wolframdraht). Dazu verwenden wir Verfahren, die von den großen Flugzeugherstellern geprüft und zertifiziert wurden.
Trotz der Liebe zum Detail und zur Qualität stehen bei der Luft- und Raumfahrt weiterhin Leistung und Produktivität im Vordergrund. Dank unserer regelmäßigen Investitionen konnten wir eine beachtliche Maschinenkapazität aufbauen. Dadurch können wir die Bearbeitungsleistung optimieren, indem wir eine große Anzahl von Maschinen gleichzeitig arbeiten lassen.
Weitere Informationen zum Profilieren von Baugruppenteilen bei Mecasoft
Zusammenfassend lässt sich sagen, dass die hochpräzise Bearbeitung von Zylinderlaufbuchsen ein entscheidender Schritt bei der Herstellung von elektrohydraulischen Servoventilen und anderen Baugruppenelementen, insbesondere für die Industrie und die Luft- und Raumfahrtindustrie, ist.
Bei Mecasoft haben wir uns höchste Kompetenz im Bereich der Elektroerosion angeeignet, um extrem zuverlässige Produkte herzustellen. Wir verwenden Hightech-Geräte und optimierte Techniken, um jedes Teil sorgfältig und präzise zu bearbeiten.
Kontaktieren Sie uns, um weitere Informationen über unsere Bearbeitungstechniken sowie über das Fachwissen unseres Planungsbüros für die Profilierung Ihrer Metallteile zu erhalten.
